1、檢測需求

    根據內蒙古伊利實業集團股份有限公司提供的現場要求，在制冷間安裝氨泄漏檢測裝置探頭6個和自動噴淋頭6個，將每個探頭對應的報警及控制裝置采用壁掛式集中安裝在制冷控制室，控制裝置可以發出聲光報警。系統的連接和工作方式：1臺氣體檢測控制器配置6臺模塊化智能檢測探測器并各自連接1個噴淋頭，當某個探測器檢測到的氨氣濃度值達到報警值時，繼電器驅動相應噴淋頭對所在區域進行噴淋，稀釋氨氣的濃度，其他區域的噴淋則不會啟動。另外，報警裝置與風機進行聯動工作，當報警裝置啟動時，風機也同時啟動。

2、系統設計思路

設計此系統依據國家相關標準進行設計。 一般規定生產或使用可燃?xì)怏w的工藝裝置和儲運設施的區域內，應按照以下規范設置有毒氣體檢測報警儀：

可燃?xì)怏w或其中含有有毒氣體，一旦泄露，可燃?xì)怏w可能達到25%LEL，但有毒氣體不能達到最高允許濃度時，應設置可燃?xì)怏w檢測報警儀。

有毒氣體或其中含有可燃?xì)怏w，一旦泄露，有毒氣體可能達到最高允許濃度，但可燃?xì)怏w不能達到25%LEL時，應設置有毒氣體檢測報警儀。

既屬可燃?xì)怏w又屬有毒氣體，只設有毒氣體檢測報警儀。

可燃?xì)怏w與有毒氣體同時存在的場所，應同時設置可燃?xì)怏w和有毒氣體檢測報警儀。

可燃?xì)怏w和有毒氣體檢測報警，應為一級報警或二級報警。常規的檢測報警，宜為一級報警。當工藝需要采取聯鎖保護系統時，應采用一級報警和二級報警。

可燃?xì)怏w檢測報警儀必須經國家指定機構及授權檢驗單位的計量器據制造認證、防爆性能認證和消防認證。有毒氣體檢測報警儀必須經國家指定機構及授權檢驗單位的計量器具制造認證。防爆型有毒氣體檢測報警儀還應經國家指定機構及授權檢驗單位的防爆性能認證。

在有效覆蓋面積內，可設一臺檢測器。有毒氣體檢測器與釋放源的距離，室外不宜大于2m，室內不宜大于1m。設置可燃?xì)怏w或有毒氣體檢測報警儀的場所，宜采用固定式?？扇?xì)怏w和有毒氣體檢測報警系統宜為相對獨立的儀表系統。根據貴司的實際情況，建議在制冷間安裝6臺氨氣檢測器HA8100，應采用電化學檢測原理；1臺氣體檢測控制器配置6臺模塊化智能檢測探測器并各自連接1個噴淋頭，當某個探測器檢測到的氨氣濃度值達到報警值時，繼電器驅動相應噴淋頭對所在區域進行噴淋，稀釋氨氣的濃度，其他區域的噴淋則不會啟動。另外，報警裝置與風機進行聯動工作，當報警裝置啟動時，風機也同時啟動。

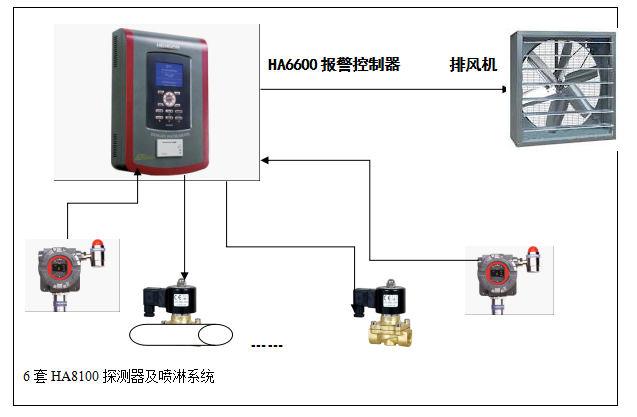

3、氣體監測系統原理及系統方案圖

氣體監測系統由氣體監測器、氣體報警控制器及由外部電磁閥、手動切斷閥、噴頭、管線等組成的消防噴淋水系統以及由中間繼電器、風機組成的風機聯動系統組成。

3.1氣體監測器

氣體監測器包括氣體傳感器、變送器和聲光報警器組成。在各處需要對空氣中的氣體濃度進行監測的場合，安裝相應氣體種類的氣體報警探測器。每臺氣體報警探測器都自帶聲光報警器，當氣體濃度超過所設定的報警濃度值時，氣體報警探測器在向控制器回送檢測值的同時，啟動本身的聲光報警器，提示現場人員注意。

3.2氣體報警控制器

每臺氣體探測器通過3芯多股銅電纜，連接到分控中心的氣體報警控制器上。中恒安的HA6600系列氣體報警控制器，每臺最多連接16路氣體探測器。

氣體報警控制器對所采集到的各個氣體報警探測器的氣體濃度值，進行判斷處理，發出聲光報警信號，提示值班室人員的注意，并可以通過報警繼電器的輸出，控制相應的設備。
